紙張是中國人的四大發明之一，人類資訊的傳遞、知識與思想的表達等，藉紙張為媒介因而更為便利，流傳也更為久遠。檔案、圖書等紙質文物是人類文明發展歷程中所創造出來，使我們能了解歷史、改變世界的重要工具，亦是人類物質生活與精神生活所不可或缺的寶貴資產。自古以來，檔案、圖書的材質歷經了甲骨、金石、竹木簡、縑帛、紙張等各類基材之發展歷程，而珍貴的歷史檔案文件、書畫、書籍等文物，大都是以紙質為材料。無論是傳統的手工造紙或是十九世紀中葉以后利用機械大量造紙，由于天然或是人為因素造成紙質檔案文物的老化變質，使得檔案、圖書材料逐漸受損破壞，最終乃至于失收藏及使用價值而宣告壽終正寢。為使珍貴的檔案、圖書等紙質文物能長久流傳，并能提供鑒古知今的功能，對于紙質文物的保存、保護，將是我輩所責無旁貸且刻不容緩的工作¹。

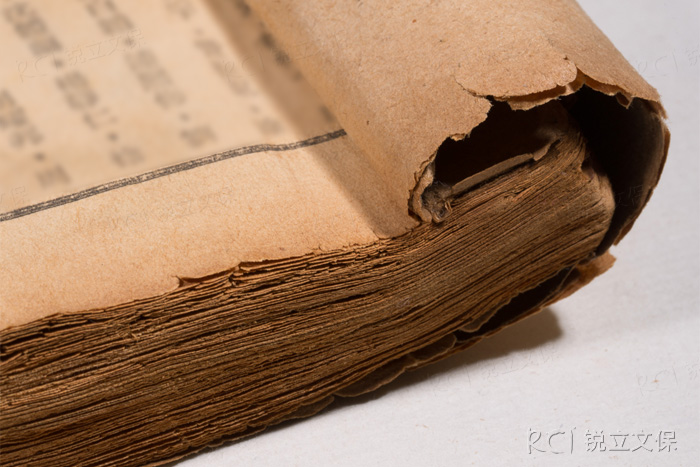

紙質文物屬于有機類材質，而自然界的有機物，皆會隨時間的延長而呈現各種的劣化現象；在圖書、檔案類紙質文物的劣化現象中，“酸性紙”特別需要我們的重視與解決。紙張是植物纖維均勻分散于水中，經過抄紙網濾水作用得到平面薄片構造，在除水干燥處理之后，纖維間相互結合交織而成。由于紙中的纖維呈現毛細管現象（一般印刷用紙的孔隙率約40~65%），且制紙用纖維為親水性物質，故在以墨水書寫或用印墨印刷時，墨水溶液會因為毛細管現象而涌入紙層中。早期，歐洲多采用上脫方式以防止墨水暈散、滲透，而后德國Illig氏在1807年發明以松香-明礬為原料的松香-明礬（硫酸鋁）上膠（Rosin-Alum size），自1850年以后的紙皆采用此種上脫處理法。十九世紀之后所制造的紙多采用松香-明礬抄紙，此種造紙過程所添加的上脫劑，因硫酸鋁中的鋁易與其它化合物作用，而使得硫酸根（SO₄^2-）殘留在紙屑中，此種離子性的硫酸成分不易揮發，故會隨紙張的干燥而濃縮，引起強脫水作用而造成紙張中有機成分的變質，以致于一時期間所生產紙張紙屑的纖維呈酸性狀態，即為所謂的“酸性紙”危機。1964 年美國維吉尼亞州立圖書館圖書修補專家Barow氏的研究報告證實了酸性紙為紙張劣化的主因，其曾收集1425年至1900年歐洲及美國的文化用紙，測定其耐折強度、破裂強度及紙張的酸堿值，而由其測定結果顯示，1700年至1900年所制紙張之酸堿值平均為4.0~4.9，紙張之耐折強度隨酸度增加而呈直線下降，只不過經過100年，紙張的耐折強度已下降到零；15世紀到17世紀的紙張強度則相對的較高，劣化程度較低，由此可見酸性紙自然劣化一直在進行著²。

筆者等曾針對圓書館中典藏1820年至1940年西文期刊的紙張白度及pH值進行測定，結果顯示：1850年以前之紙張白度及pH值均較高，而在1876年以后，由于造紙過程是采用松香-明礬上膠劑，因此紙張的pH值均在5以下，此對往后的紙張保存性將造成不利的影響³。

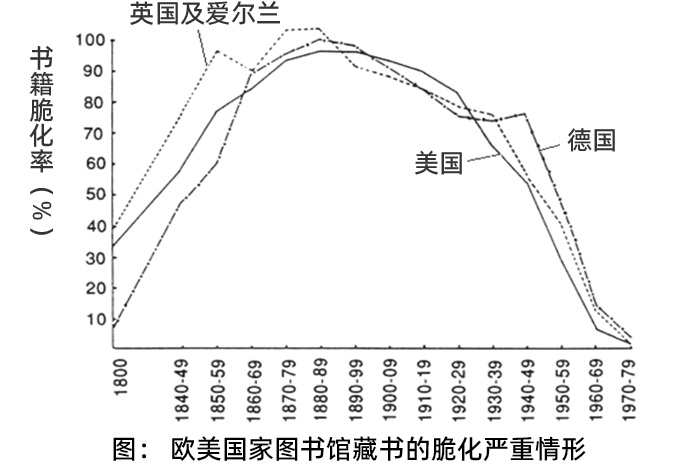

據美國Barrow氏之研究調查顯示，典藏的圖書紙張在酸性狀態下，劣化速率較快，因此可知，十九世紀以后及二十世紀以前所制造酸性紙質圖書文物的保存問題十分嚴重⁴。由圖可知歐、美國家圖書館藏書的脆化嚴重情形。

圖書館館藏書籍的快速劣化，已成為圖書館館員最關心的問題，由于書籍嚴重劣化的數目快速增加，已使書籍無法再外借使用，因此在許多地區，已開始試驗和尋找實際改善保存的方法。酸的破壞是圖書館書籍及檔案資料紙質劣化的主要原因，在書籍典藏期間所產生酸的主要來源是制紙時添加的硫酸鋁，也包括空氣污染物、紙張纖維的氧化產物和印刷油墨的媒介。

參考文獻：

1、夏滄琪，《書籍劣化與修復之研究》，（碩士論文，臺灣省國立中興大學森林學研究所，1991年），頁1。

2、邱俊雄，《紙張之劣化與防治》，《漿與紙月刊》57期（1988年），頁6。

3、黃結財，《古書調查與維護之研究》，（碩士論文，臺灣省國立中興大學森林學研究所，1992），頁19。

4、夏滄琪，《書籍劣化與修復之研究》，（碩士論文，臺灣省國立中興大學森林學研究所，1991），頁2-3；Buchanan,“The Brittle Book Problem”, The Paper Comservator,(1987), p.69。

內容摘自：夏滄琪，臺灣省國立嘉義大學林產科學系助理教授，《圖書、檔案紙質的酸化危機與除酸處理》
